產品參數
齒輪箱參數
| 齒輪級數 | 1 | 2 | 3 | 4 |
| 減速比 | 4/6 | 16/24/33 | 67/94/133/188 | 272/383/540/763/1076 |
| 最大容許扭力(gf.cm) | 50000 | 50000 | 50000 | 50000 |
| 瞬間容許力矩(gf.cm) | 150000 | 150000 | 150000 | 150000 |
| 齒輪箱效率 | 90 | 85 | 80 | 75 |
| 長度 | 29.1 | 39.1 | 49.1 | 59.1 |
馬達規格參數
| 馬達(可選擇) | 空心杯電機、無刷電機、步進電機 |
| 電壓(可選擇) | 3-24V |
| 輸入速度 | ≤15000rpm |
| 電流 | 300mA max |
齒輪級數：1
- 驅動比
- 4/6
- 最大容許扭力(gf.cm)
- 50000
﹀
- 瞬間容許力矩(gf.cm):
- 150000
- 齒輪箱效率
- 90
- 長度
- 29.1
齒輪級數：2
- 驅動比
- 16/24/33
- 最大容許扭力(gf.cm)
- 50000
﹀
- 瞬間容許力矩(gf.cm):
- 150000
- 齒輪箱效率
- 85
- 長度
- 39.1
齒輪級數：3
- 驅動比
- 67/94/133/188
- 最大容許扭力(gf.cm)
- 50000
﹀
- 瞬間容許力矩(gf.cm):
- 150000
- 齒輪箱效率
- 80
- 長度
- 49.1
齒輪級數：4
- 驅動比
- 272/383/540/763/1076
- 最大容許扭力(gf.cm)
- 50000
﹀
- 瞬間容許力矩(gf.cm):
- 150000
- 齒輪箱效率
- 75
- 長度
- 59.1
馬達規格參數
| 馬達(可選擇) | 空心杯電機 |
| 電壓(可選擇) | 3-24V |
| 輸入速度 | ≤15000rpm |
| 電流 | 300mA max |

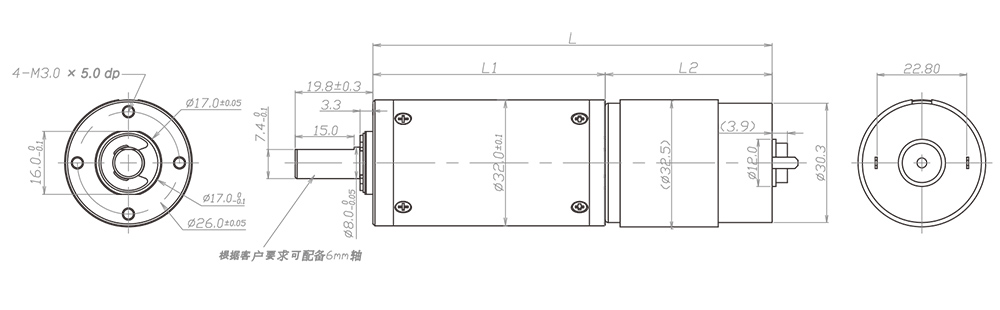

技術插圖
推薦產品
型號
ZWBMD032032-4
ZWBMD032032-6
ZWBMD032032-16
ZWBMD032032-24
ZWBMD032032-33
ZWBMD032032-67
ZWBMD032032-94
ZWBMD032032-133
ZWBMD032032-188
ZWBMD032032-272
ZWBMD032032-383
ZWBMD032032-540
ZWBMD032032-763
ZWBMD032032-1076
額定轉速(rpm)
1875
1250
469
313
227
112
80
56
40
28
20
14
10
7
最高轉速(rpm)
7500
5000
1875
1250
909
448
319
226
160
110
78
56
39
28
額定容許力矩(gf.cm)
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
瞬間容許力矩(gf.cm)
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
減速比
4
6
16
24
33
67
94
133
188
272
383
540
763
1076
減速箱長L1(mm)
29.1
39.1
49.1
59.1
總長L(mm)
71.6
81.6
91.6
101.6
ZWBMD032032-4
- 額定轉速(rpm):
- 1875
- 最高轉速(rpm):
- 7500
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 4
- 減速箱長L1(mm):
- 29.1
- 總長L(mm):
- 71.6
ZWBMD032032-6
- 額定轉速(rpm):
- 1250
- 最高轉速(rpm):
- 5000
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 6
- 減速箱長L1(mm):
- 29.1
- 總長L(mm):
- 71.6
ZWBMD032032-16
- 額定轉速(rpm):
- 469
- 最高轉速(rpm):
- 1875
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 16
- 減速箱長L1(mm):
- 39.1
- 總長L(mm):
- 81.6
ZWBMD032032-24
- 額定轉速(rpm):
- 313
- 最高轉速(rpm):
- 1250
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 24
- 減速箱長L1(mm):
- 39.1
- 總長L(mm):
- 81.6
ZWBMD032032-33
- 額定轉速(rpm):
- 227
- 最高轉速(rpm):
- 909
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 33
- 減速箱長L1(mm):
- 39.1
- 總長L(mm):
- 81.6
ZWBMD032032-67
- 額定轉速(rpm):
- 112
- 最高轉速(rpm):
- 448
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 67
- 減速箱長L1(mm):
- 49.1
- 總長L(mm):
- 91.6
ZWBMD032032-94
- 額定轉速(rpm):
- 80
- 最高轉速(rpm):
- 319
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 94
- 減速箱長L1(mm):
- 49.1
- 總長L(mm):
- 91.6
ZWBMD032032-133
- 額定轉速(rpm):
- 56
- 最高轉速(rpm):
- 226
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 133
- 減速箱長L1(mm):
- 49.1
- 總長L(mm):
- 91.6
ZWBMD032032-188
- 額定轉速(rpm):
- 40
- 最高轉速(rpm):
- 160
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 188
- 減速箱長L1(mm):
- 49.1
- 總長L(mm):
- 91.6
ZWBMD032032-272
- 額定轉速(rpm):
- 28
- 最高轉速(rpm):
- 110
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 272
- 減速箱長L1(mm):
- 59.1
- 總長L(mm):
- 101.6
ZWBMD032032-383
- 額定轉速(rpm):
- 20
- 最高轉速(rpm):
- 78
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 383
- 減速箱長L1(mm):
- 59.1
- 總長L(mm):
- 101.6
ZWBMD032032-540
- 額定轉速(rpm):
- 14
- 最高轉速(rpm):
- 56
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 540
- 減速箱長L1(mm):
- 59.1
- 總長L(mm):
- 101.6
ZWBMD032032-763
- 額定轉速(rpm):
- 10
- 最高轉速(rpm):
- 39
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 763
- 減速箱長L1(mm):
- 59.1
- 總長L(mm):
- 101.6
ZWBMD032032-1076
- 額定轉速(rpm):
- 7
- 最高轉速(rpm):
- 28
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 1076
- 減速箱長L1(mm):
- 59.1
- 總長L(mm):
- 101.6
*以上規格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
